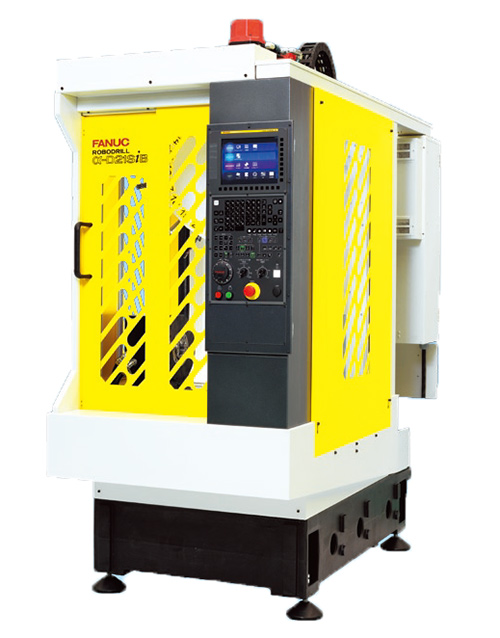

| robodrill α-D14SiB / robodrill α-D21SiB |
| 機械部標準規格 |
| 容量 | X軸方向移動量（工作臺左右） |
| 300mm |
| Y軸方向移動量（滑鞍前后） |
| 300mm+100mm |
| Z軸方向移動量（主軸頭上下） |
| 330mm |
| 從工作臺上部到主軸端面的距離 |
| 150-480mm(沒有指定高立柱時） |
| 工作臺 | 作業面的大?。╔軸方向xY軸方向） |
| 630x330mm |
| 工件容許重量 |
| 200kg（均一承重） |
| 作業面的形狀 |
| T槽 公稱14 X 間隔125mm X 3個 |
| 主軸 | 轉速 |
| 100-10,000min-1 |
| 主軸端（公稱號） |
| 7/24錐度 No.30（帶有鼓風機） |
| 進給速度 | 快進速度 |
| 48m/min(XYZ軸） |
| 切削進給速度 |
| 1-30,000mm/min |
| 刀具更換裝置 | 刀具更換方式 |
| 轉塔式 |
| 刀具形式 |
| JIS B 6339-1998 BT30,MAS 403-1982 P30T-1(45度) |
| 刀具收放數 |
| 21刀位：機床為α-D21SiB/D21MiB/D21LiB時
14刀位：機床為α-D14SiB/D14MiB/D14LiB時 |
| 刀具最大直徑 |
| 80mm |
| 刀具最大長度 |
| 200mm:α-D14SiB時
190mm:(存在規格差異）:機床為α-D21SiB時 |
| 刀具選擇方式 |
| 隨機就近 |
| 刀具最大重量 |
| 2kg/個（總重23kg)/3kg/個（總重33kg）：α-D21SiB/D21MiB/D21LiB時
2kg/個（總重15kg)/3kg/個（總重22kg）：α-D14SiB/D14MiB/D14LiB時 |
| 刀具更換時間（切削至切削） |
| 1.4秒：α-D21SiB/D21MiB/D21LiB
（2kg/個之情形）
1.6秒：α-D14SiB/D14MiB/D14LiB（2kg/個之情形） |
| 電動機 | 主軸電動機 |
| 11.0kw（1分額定）/3.7kw（連續額定） |
| 精度 *1 | 軸雙向定位精確度 |
| 0.006-0.020mm |
| 軸雙向定位反復性 |
| <0.004mm |
| 聲壓水平 |
|
| 70 db以下 *2 |
| 控制裝置 | 裝置名稱 |
| FANUC Series 31i-B |
| 同時制御軸數 |
| 最大4軸 |
| 設置條件 （注）設置本機床時，請遵守本公司規定的設置條件。*3 |
| 所需動力源 | 電源 |
| 200 Va.c.～220 Va.c. (+10 %～-15 %), 三相, 50 Hz/60 Hz±1 Hz, 10 kVA *4 |
| 氣壓源 |
| 0.35 MPa～0.55 MPa（建議使用0.5 MPa）（計示壓力)0.15 m3/min（大氣壓下流量）*5 |
| 機床尺寸 | 機床高度 |
| 2,236±10mm(沒有指定高立柱時) |
| 占地面積 |
| 995 X 2,220mm |
| 機床重量 |
| 約2,150KG |
*1?精度為基于適用規格進行調整及測量后的出廠值。由于工作臺上的夾具、工件重量的影響，以及根據使用的條件和設置環境，有可能
無法滿足本商品目錄中所記載的精度。
*2?聲壓水平是按照本公司規定測量的數值。根據使用條件或設置環境，有可能無法滿足本商品目錄中所記載的聲壓水平。
*3?根據用戶的使用條件和設置環境，為防止地震引起機器傾倒，某些情況下需要在地面上安裝用來固定機身的固定器。
*4?冷卻劑中心貫穿規格的電容量追加+1 kVA，刀具錐度部清洗裝置追加+1 kVA，附加1軸最大追加+1.5 kVA。請使用10 mm2以上的電纜連接主電源。
*5?使用冷卻劑中心貫穿規格時，氣壓源流量追加+0.05 m3/min。使用切屑用鼓風機時，在氣壓源流量追加+0.2 m3/min。附帶切削液擋板側面自動門時，需要0.4 MPa以上。 |
